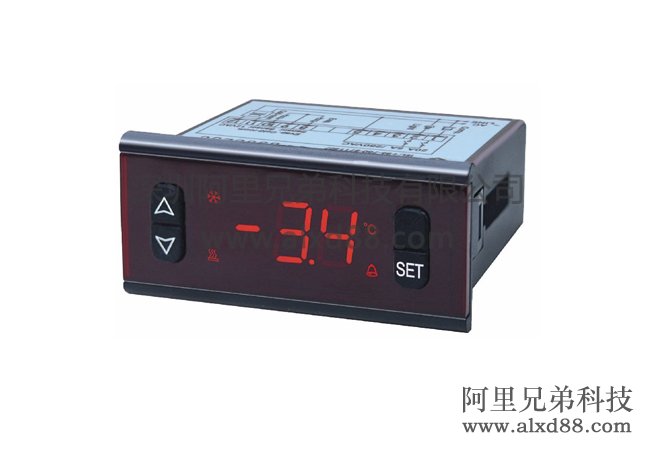

型號：ED330 數字顯示溫控器

外觀尺寸：77MM（長）X 35MM（寬）X60MM深

開孔尺寸：71MM（長）X29MM（寬）

一：功能特點

·小型一體化智能控制

·溫度控制/制冷制熱模式轉換/設定記憶/自診斷

二：技術參數

1、電源：230VAC

2、感溫探頭：NTC,一條，2米長（不分正負）

3、溫度顯示范圍：—45~120℃（—49~248 °F） 精度：±1℃（±2°F)

   分辨率：0.1℃（—19.9-99.9℃）

4、控制溫度范圍：—45~120℃（—49~248 °F） 出廠值：0℃（32°F）

5、工作環境溫度：—10~60℃（14~140 °F）：相對濕度：20%~90%（無結露）

6、觸點容量：

   ·控制輸出：常開16A/250VAC



三、面板操作

    1、控制溫度(停機溫度)調節：按set鍵閃爍顯示控制溫度，再按△或▽鍵變更數值并記憶。按住△鍵和▽鍵不放超過2秒鐘可快速增減數值。按set鍵退出調節狀態顯示柜溫；如不按任何鍵，六秒后恢復顯示柜溫。(控制溫度調節范圍:參數E 1～參數E 2)

2、制冷指示燈：制冷過程中，制冷燈亮；恒溫狀態制冷燈滅；延時過程中，制冷燈閃爍。

3、加熱指示燈：加熱過程中，加熱燈亮；恒溫狀態加熱燈滅；延時過程中，加熱燈閃爍。

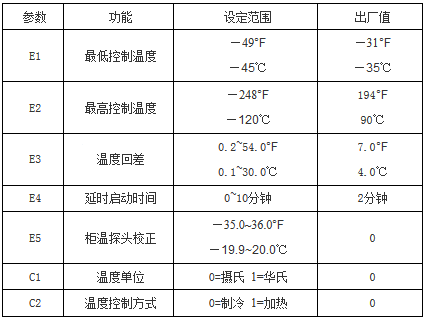

4、參數設定：

·按set鍵持續六秒后，進入?yún)��?shù)設定，同時閃爍顯示E 1；

·再按set鍵改變參數選擇，依序顯示E 2、E 3、E 4、E 5、C1、C2、E 1；

·按△或▽鍵，可顯示該參數的數值并修改、存儲數據；

六秒內未再按任何鍵，返回正常操作方式。

5、恢復出廠設定值：按住▽鍵一秒后，再同時按住△鍵六秒，顯示閃爍。此時所有參數恢復成出廠      值，六秒后返回正常操作方式。

  6、參數鎖定：按▽鍵持續六秒，閃爍顯示“O F F”表示鎖定，顯示“O N”表示解除鎖定。鎖

      定參數后，參數只能查看不能更改�？刂茰囟日{(diào)節仍有效。（出廠值“O N”）

四、功能說明

1、制冷控制：

   ·溫度控制方式（參數C2)設為0時，壓縮機經過延時后，當柜溫大于（控制溫度+溫差），

     壓縮機啟動，柜溫小于控制溫度，壓縮機停止。

   ·為保護壓縮機，壓縮機每次停止的時間必須超過延時時間（E4參數）才能重新啟動。

2、加熱控制

   ·溫度控制方式（參數C2)設為1時，發熱器經過延時后，當柜溫小于（控制溫度-溫差），發熱器開始加熱，柜溫大于控制溫度，發熱器停止加熱。

3、非正常工作模式：

   ·柜溫探頭短路或高溫超限（大于120℃/248°F）顯示“HH”；柜溫探頭開路或低溫超限（小于—45℃/—41°F）顯示“LL”。報警燈閃爍。

五、安裝使用注意事項

1、為防止高頻干擾，探頭線不可與電源線或控制線捆扎并行，要分開布線。

2、如安裝需要，可延長探頭線最長至100米，不須重檢。

3、溫控器不能裝在有滴水的地方。

六、溫控器配套附件

1、感溫探頭1條

2、安裝支架1件

3、擋板1件及￠3*10MM螺絲1粒。
